NYS-XERM UE0830
NYS-XERM UE0830是一种应用于电子行业的双组分聚氨酯灌封胶，它可以常温固化形成导热并阻燃的材料。
NYS-XERM UE0830
NYS-XERM UE0830是一种应用于电子行业的双组分聚氨酯灌封胶，它可以常温固化形成导热并阻燃的材料。
产品描述
NYS-XERM UE0830是一种应用于电子行业的双组分聚氨酯灌封胶，它可以常温固化形成导热并阻燃的材料。
产品特性
产品参数
性能 | 单位 | A组分 | B组分 | 混合后 |
外观 | - | 黑色液体 | 棕色液体 | 黑色液体 |
粘度 @ 25°C | cps | 7000-10000 | 100-200 | 3000-5000 |
相对密度 | - | 1.55 | 1.22 | 1.47 |
重量混合比 | - | 100 | 17 | - |
体积混合比 | - | 100 | 21 | - |
操作时间 @ 25°C | min | - | - | 20-30 |
凝胶时间 @ 25°C | min | - | - | 60-70 |
固化时间 @ 25°C | h | - | - | 24 |
固化时间 @ 80°C | min | - | - | 30 |
固化后性能
性能 | 单位 | 测试标准 | 数值 |
导热率 | W/m·K | ASTM D5470 | 0.8 |
硬度 | Shore A | ASTM D2240 | 80 |
拉伸强度 | MPa | ASTM D638 | 4 |
断裂伸长率 | % | ASTM D638 | 30 |
体积电阻率 @ 25°C | Ohm-cm | ASTM D257 | 1x1014 |
介电强度 | kV/mm | ASTM D149 | 25 |
操作工艺
▪ 混合和应用：在使用前将A组分充分搅拌至均匀状态，再用人工或者自动混合设备将A组分和B组分按重量比100:17（或体积比100:21） 的比例混合均匀。混合和施胶过程中建议使用真空以避免气泡搅入。
▪ 固化：混合好的胶可以在常温24小时或者60°C下4-5小时条件下完成初步固化，完全固化会在常温7天以后完成。
储存条件
▪ 每个组分自生产之日起，储存在未开封的原装容器内，且温度为10°C至25°C条件下，保质期为6个月。请勿将使用过的材料装回原始容器中。树脂部分的容器需要反复的倒置以防止沉降产生。在打开容器后，请注意每个组分的防潮并充过量的干燥氮气保护。

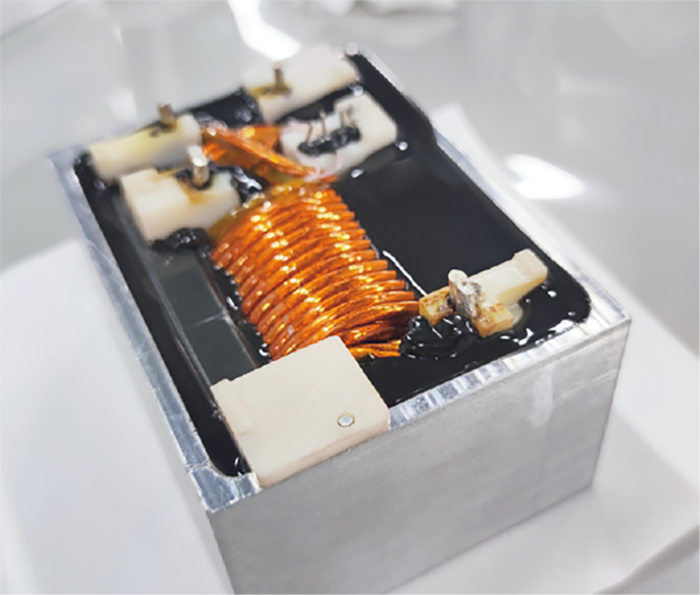

产品应用
